指針式的石英鐘表一般都是使用一節5號干電池作電源，并且自身耗電大都在十幾μA以下，一節干電池至少可以使用半年以上。不過，有少數劣質石英鐘表的耗電較大，筆者實測過，有些走時雖然正常的鐘表，其工作電流卻可達數百μA。這樣的鐘表通常一個多月就得更換一次電池。
提問者想將交流220V變成1.5V直流電給石英鐘表使用。最簡單的方法就是用閑置不用的手機充電器外加一個簡單的二極管穩壓電路來代替鐘表的1.5V電池。整個電路可以安裝在鐘表電池的位置。筆者以前公司里有個耗電大的鐘表就是用這種方法供電的，雖然產生的電費可能比電池費用還要高，但是這樣長時間不用更換電池。

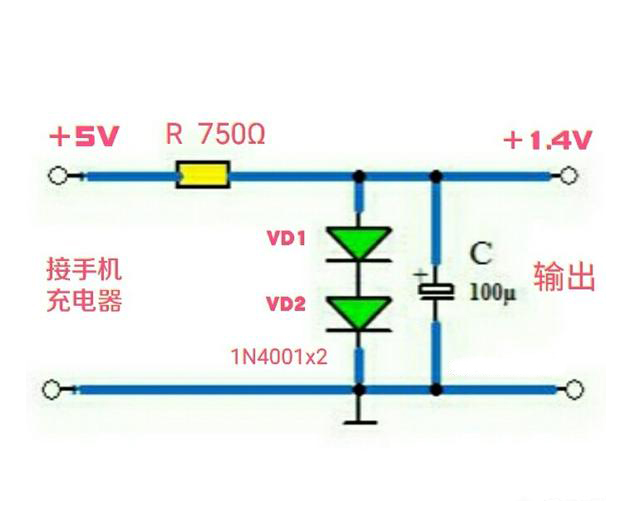

簡單的二極管穩壓電路。
上圖所示電路的輸入電壓為手機充電器輸出的5V電壓，兩個1N4001硅整流二極管串聯作為一個1.4V左右的穩壓管。經實測，流過1N4148、1N4001這類硅二極管的正向電流在5～10mA時，其正向壓降在0.65V～0.7V，兩個二極管串聯可以產生一個1.3～1.4V的穩定電壓。這個電壓足可以驅動鐘表工作。圖中的R為限流電阻，C為電源濾波電容。
1N4001整流二極管。
上圖中的二極管，選用1N4001或1N4148硅二極管皆可。

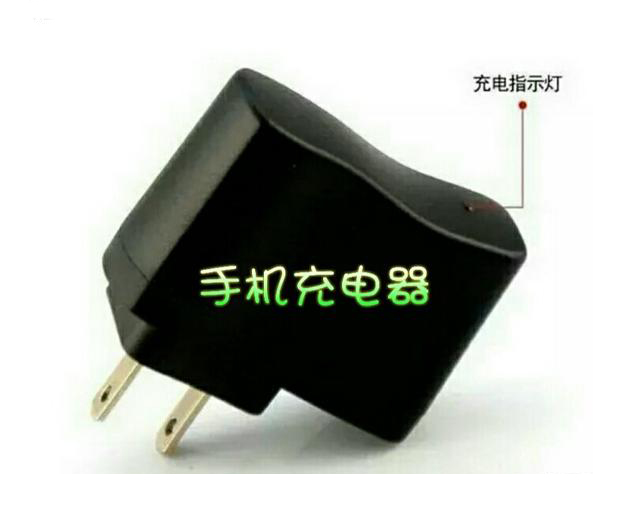

手機充電器。
本制作用的充電器可以使用閑置不用的手機充電器。整個電路很簡單，不需調試即可正常工作。
