在開關電源設計領域，肖特基二極管通常作為續流二極管的首選，而非快恢復二極管。這一選擇背后的關鍵驅動力有兩個：其一是肖特基二極管具有更低的導通電壓；其二是其速度更快，反向恢復時間更短。這些特性使得肖特基二極管在降低損耗、減少發熱量以及提升開關電源整體效率方面表現出色。
為了更清晰地理解肖特基二極管與快恢復二極管的區別，以下將結合 Boost 電路實例展開詳細分析。
一、Boost 電路中的肖特基二極管表現
在典型的 Boost 電路中（如下圖所示），
通常會選用肖特基二極管作為續流二極管，如 MBR735 型號。以下是該二極管在電路中的電流和電壓波形圖。
通常會選用肖特基二極管作為續流二極管，如 MBR735 型號。以下是該二極管在電路中的電流和電壓波形圖。
從波形圖中可以觀察到以下關鍵點：

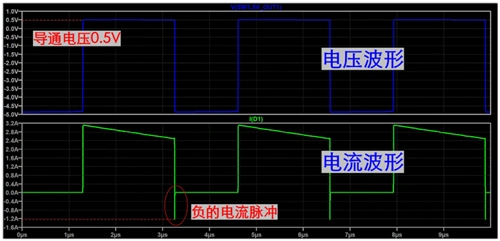

肖特基二極管的導通電壓約為 0.5V。
當二極管從導通切換至截止狀態時，會出現一個向下的電流脈沖，峰值可達 -1.2A，這被稱為反向電流。這表明二極管在電壓反向時無法立即截止。

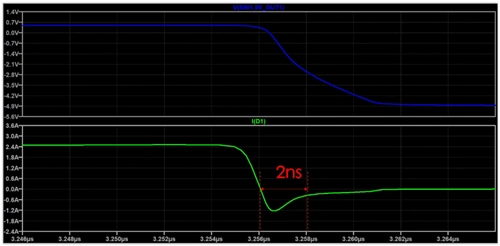

進一步放大下沖部分可以看到，較大的負電流持續時間大約為 2ns，并在 6ns 時電流完全回落至 0。
肖特基二極管的結電容效應
肖特基 二極管存在結電容，通常約為 200pF，相較于硅二極管（一般為 20pF）更大。當電容電壓發生變化時，充放電過程必然發生，從而形成電流。盡管有觀點認為肖特基二極管也存在反向恢復時間（通常小于 10ns），但嚴格來說，由于肖特基二極管基于肖特基結構，不存在少數載流子，因此其反向恢復現象與傳統基于少數載流子的二極管有所不同。然而，較大的結電容確實會導致類似反向恢復時間的效果，但其反向電流較小且持續時間較短。
二、超快恢復二極管在 Boost 電路中的表現

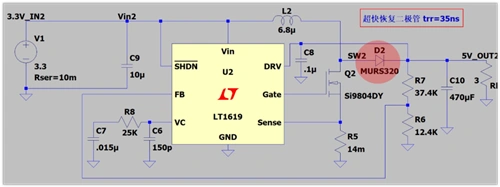

當將 Boost 電路中的二極管替換為超快恢復二極管
（如 MURS320，其反向恢復時間最大為 35ns）后，其電流和電壓波形如下圖所示。
（如 MURS320，其反向恢復時間最大為 35ns）后，其電流和電壓波形如下圖所示。
關鍵觀察點：
導通電壓相對更高，約為 0.7V。

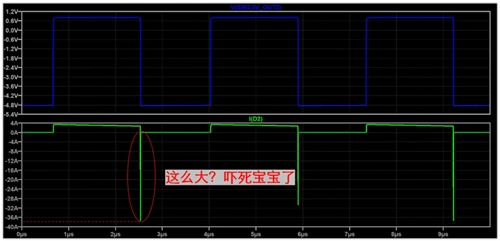

下沖現象更為顯著，反向電流峰值可達到 -38A。

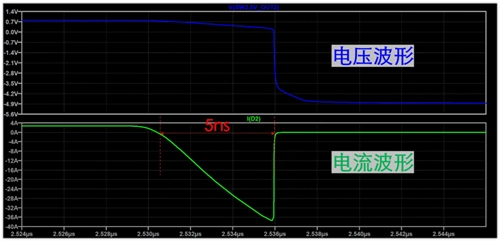

放大下沖部分后發現，較大的負電流持續時間約為 5ns。
反向恢復時間差異解釋：

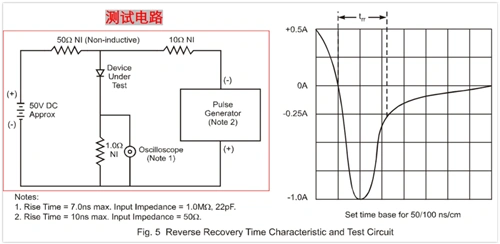

二極管手冊中給出的反向恢復時間是在特定條件下測試的，通常會限制反向電流。在 Boost 電路中，由于缺乏其他阻礙反向電流的器件，反向電流較大。二極管的反向恢復時間實際上是正向導通時 PN 結存儲的少數載流子電荷耗盡所需的時間。在截止切換時，較大的反向電流會加速存儲電荷的消耗，從而縮短持續時間。因此，在實際電路中觀察到的反向恢復時間可能與手冊數據存在較大差異。
